冷蔵倉庫分野

冷凍・冷蔵・低温施設用

スタイロフォームを建物躯体の内側から取り付ける内防熱工法

従来より一般に施工されている工法で、鉄筋コンクリート造、鉄骨造いずれの建物にも施工可能です。
また、建物をスタイロフォームで建物躯体の内外からすっぽり包み込む外防熱工法は、内防熱工法に比べ、冷熱橋ができにくく、同時に庫内空間を広く使えるという利点があります。
ただし、外壁仕上げ材取り付けのためのボルトが冷熱橋になりやすいので注意を要します。

標準サイズ

製品名	厚さ（mm）	幅×長さ（mm）
スタイロフォームEK-Ⅱ	50/75/100	605×910
スタイロフォームEX	50/55/60	910×1820
スタイロフォームEX	50/75	605×910
スタイロフォームFG	30/40/50/75/100	910×1820

※一部銘柄については、販売地域が限定されます。

冷蔵倉庫断熱診断・改修システム

赤外線カメラやコンピューターなどの「科学の目」で断熱性能を診断し、デュポン・スタイロが蓄積した断熱技術で最適性能を提案し改修するシステムです。

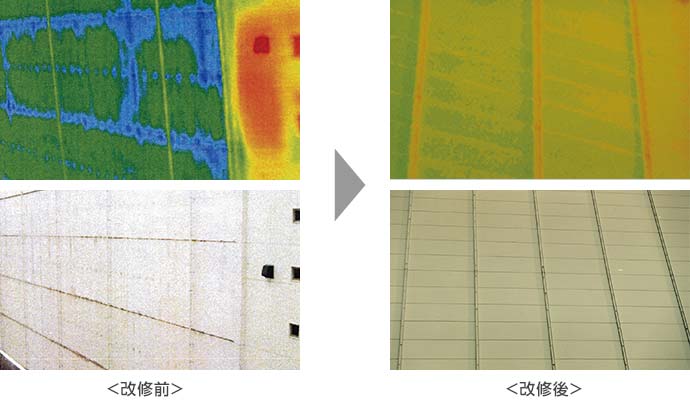

下の診断写真のように改修前は、庫内冷気が外壁を伝わって表面温度が低い部位がみられますが、改修後は解消され、外観もすっきりしました。

断熱診断・改修システム

スタイロフォームの物性

	単位	スタイロフォームIB	スタイロフォームEX	スタイロフォームFG	スタイロフォームEK-Ⅱ	試験法
JIS種類	-	JIS A 9521	JIS A 9511			JIS A 9511	JIS A 9511	-
JIS製品記号	-	XPS1bC	XPS3bC	XPS3bD	XPS3bA	-
スキン層 ^*1	-	なし				なし	なし	なし	-
密度	kg/m³	20以上	25以上			25以上	25以上	JIS A 9511
熱伝導率 ^*2	W/(m･K)	0.036以下	0.024以下	0.022以下	0.028以下	JIS A 9511
透湿係数 ^*3	ng/(m²･s･Pa)	145以下				145以下	145以下	145以下	JIS A 9511
圧縮強さ	N/cm²	18以上	20以上			20以上	20以上	JIS A 9511
曲げ強さ	N/cm²	20以上	25以上			25以上	25以上	JIS A 9511
燃焼性 ^*4	-	合格				合格	合格	合格	JIS A 9511
吸水量	g/100cm²	0.01以下				0.01以下	0.01以下	0.01以下	JIS A 9511
ホルムアルデヒド放散区分	-	F☆☆☆☆				F☆☆☆☆	F☆☆☆☆	F☆☆☆☆	JIS A 9511
加熱変形温度 ^*5	℃	80				80	80	80	DSC法
線膨張率	/℃	7×10^-5				7×10^-5	7×10^-5	7×10^-5	ASTM D 696
比熱	kJ/(kg･K)	1.1				1.1	1.1	1.1	ASTM C 351
酸素指数 ^*6	-	26以上				26以上	26以上	26以上	JIS K 7201

※ JIS A 9511「発泡プラスチック保温材」・押出法ポリスチレンフォーム保温板
＊1：発泡プラスチック断熱材の発泡時に断熱材の表面に成形される基材の樹脂層（JISA9521用語の定議）
＊2：第三者機関による公的データが必要な場合があります。その際はメールフォームよりご用命ください。
＊3：厚さ25mmの場合。
＊4：3秒以内に炎が消えて、残じんがなく、かつ燃焼限界指示線を超えて燃焼しないこと。
＊5：高温での使用については弊社までお問合せください。
＊6：材料を持続的に燃焼させるために必要な最低酸素濃度。26未満は消防法の取扱いにより指定可燃物となります。
※ スタイロフォームTM、及びスタイロエース-Ⅱは、JIS A5901,及びJS A5914に規定する押出法ポリスチレンフォーム断熱材の密度規定を満たしております。

推奨防熱材厚さ

標準型

単位：mm

製品名	部位／℃	10	5	0	-5	-10	-15	-20	-25	-30
スタイロフォームIB	天井	150	175	175	200	225	250	275	300	325
	外壁	100	125	150	175	200	225	250	275	300
	床	75	100	125	150	175	175	200	225	250
スタイロフォーム EK-Ⅱ	天井	100	125	150	150	175	200	200	225	250
	外壁	75	100	125	125	150	175	175	200	225
	床	50	75	100	100	125	150	150	175	200
スタイロフォームEX	天井	100	125	125	150	150	175	200	200	225
	外壁	75	100	100	125	150	150	175	175	200
	床	50	75	75	100	125	125	150	150	175
スタイロフォームFG	天井	75	100	100	125	150	150	175	175	200
	外壁	75	75	100	100	125	125	150	150	175
	床	50	50	75	75	100	100	125	150	150

※厚さ25mm単位で切り上げ

省エネルギー型

単位：mm

製品名	部位／℃	10	5	0	-5	-10	-15	-20	-25	-30
スタイロフォームIB	天井	175	200	225	250	275	300	325	350	375
	外壁	125	150	175	200	225	275	300	325	350
	床	75	125	150	175	200	225	250	275	300
スタイロフォーム EK-Ⅱ	天井	125	150	175	175	200	225	250	275	275
	外壁	100	125	150	150	175	200	225	225	250
	床	75	75	100	125	150	175	175	200	225
スタイロフォームEX	天井	125	125	150	175	200	200	225	250	275
	外壁	100	100	125	150	175	175	200	225	250
	床	75	75	100	125	125	150	175	200	200
スタイロフォームFG	天井	100	125	125	150	175	175	200	200	225
	外壁	75	100	100	125	150	150	175	200	200
	床	50	75	75	100	125	125	150	175	175

※厚さ25mm単位で切り上げ
